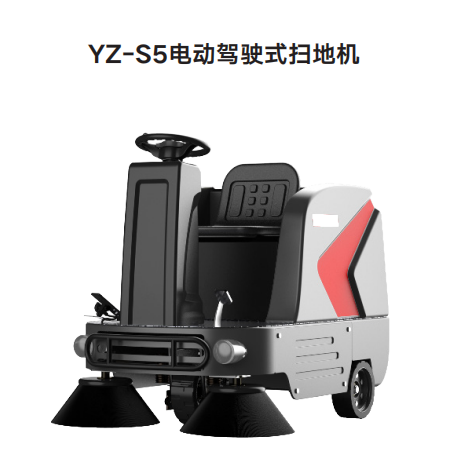

【使用说明书】YZ-S5电动驾驶式扫地机

产品型号:YZ-S5电动驾驶式扫地机-使用说明书







1. 刹车不灵。

顺时针调整两边后轮胎内岑钢丝绳螺母,至两边刹车效果一致。

2. 不行走。

关联部件有控制器(配电箱内侧左边),保险丝(上往下第二个), 双向接触器(保险丝下方),加速器(右脚踩踏处),驱动轮 ( 前轮),电池,相应的接线段子、接插件及线索。其中任意一个部 件损坏或者接触不良都会引起不行走,更换损坏部件即可恢复。

3. 不清扫

关于扫地这块主要构件有边刷电机 2 只,主刷电机 1 只,风机 1 只, 100A 接触器 1 只(配电箱右侧中间),行程开关(位于车身右侧,主刷连接板内侧,固定于右侧板上),主、边刷推杆,钢丝绳,控 制开关按钮等。其中行程开关损坏或者调整不到位,主刷推杆损坏, 钢丝绳断裂,控制开关按钮烧坏都会造成不清扫。边刷电机,主刷 电机,风机电机都是由 100A 接触器控制,如有其中任意一个不工作, 则是为电机故障。若都不工作,其原因有

①扫地开关按钮失效,更换开关即可。

②扫地行程开关失效,调整主刷钢丝绳,使行程开关工作 ; 若发 现行程开关损坏,更换即可

③ 100A 接触器损坏,更换即可。

4. 不洒水

洒水功能主要关联部件,水箱,水泵,水管,阀门,喷嘴,继电器, 开关及控制线路。常见问题有水箱漏水,水管破裂,结扎不严,水 嘴堵塞,水泵损坏,电器电路故障等。如发现哪个关节出现漏水,将其连接段松开,然后缠上生料带再将其固定紧即可。

5. 不振尘

检查振尘电机是否损坏,振尘链条是否松动或者断裂,如有损坏,更 换即可。检查相关线路及开关按钮是否正常,如有损坏,更换即可。

6. 不充电

检查充电器接插件是否连接正常,充电器是否正常工作,充电器面 板显示是否按说明书所说显示。如果接插件没插好,插好即可。如 发现其他异常,如保险丝熔断,充电器没显示,请及时与售后服务 人员联系。

7. 漏灰

常见的漏灰主要原因有

①空气滤芯器未及时振尘造成堵塞

①垃圾箱密封胶条脱落或者部分损坏

②风机没有正常工作

③前挡皮损坏

④主刷有丝状带状缠绕物或安装方向错误

⑤垃圾箱搭扣有松动或者脱落

⑥清扫时速过快如发现以上情况,请根据各个情况做相应的处理措施。

8. 主刷、边刷无法提升

控制主刷、变刷提升的为 3 根推杆,各自工作,共同控制。如发现其 中 1 根或者 2 根不工作,则判断推杆损坏,更换即可 ; 如发现 3 根同时 不工作。检查其线路,基本可以判断为按钮损坏,更换即可。

9. 方向盘失灵

正常情况下方向盘失灵主要原因为

①前轮上方链条松动或者断裂, 及时更换链条即可。

②方向盘连接花键有松动,对花键锁紧螺丝进 行紧固即可。花键位于地盘上方,方向机最下方。

扫地机有其他疑问欢迎在后台留言告诉我们

中国扬子集团将竭诚为您服务~

更多精彩内容请持续关注~

感谢每一位阅读到这里的你~
